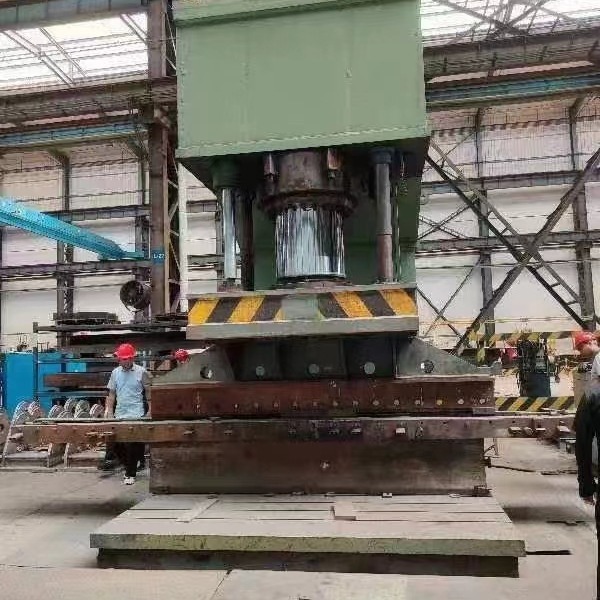

机械原理课程设计冲压机床 工作原理 通过电机提供原动力； 通过传动机构，带动冲头运动产生冲力 ，对工件产生冲压 ； 通过皮带轮机构或连杆机构传输工件。 工作动作要求拟定循环图 机构选型 动力传输 机构 传动装置 电动机 四连杆机构 装卡装置 皮带轮 齿轮、齿条、 丝杠 方案一 方案一评价 1、可以实现自动送料。 2、槽凸轮机构的具体参数难以确定。 3、冲压时的冲头速度比较小，不能满足冲压需要。 方案二 D E C B A F 方案二评价 1、可以实现自动装卡工件。 2、结构简单，可以较准确的确定冲头的运动规律。 3、冲压时冲头的速度较高，满足冲压需要。 由此我们选择方案二。 曲柄AB的长度 ：80mm 连杆BC的长度 ：150mm 摇杆CD的长度 ：250mm 连杆DE的长度 ：100mm 导杆EF的长度 ：120mm 冲压机床 原始数据 电动机类型和结构型式： 按工作要求和工作条件，选用一般用途的Y（IP44）系列笼型三相异步电动机。电动机转速为3000r/min。结构型式为卧式封闭结构 。 所选机构数据分析 主要机构运动仿真 参考文献 《机械运动简图设计》 程崇恭 《机械原理课程设计》 罗洪田 《曲柄压力机》 何德誉 《机械传动及曲柄压力机》 华中工学院 《机械原理教程》 安子君 小组成员 指导教师：郑丽娟 组 长：何宏雷 组 员：魏 雪 张天鸿
